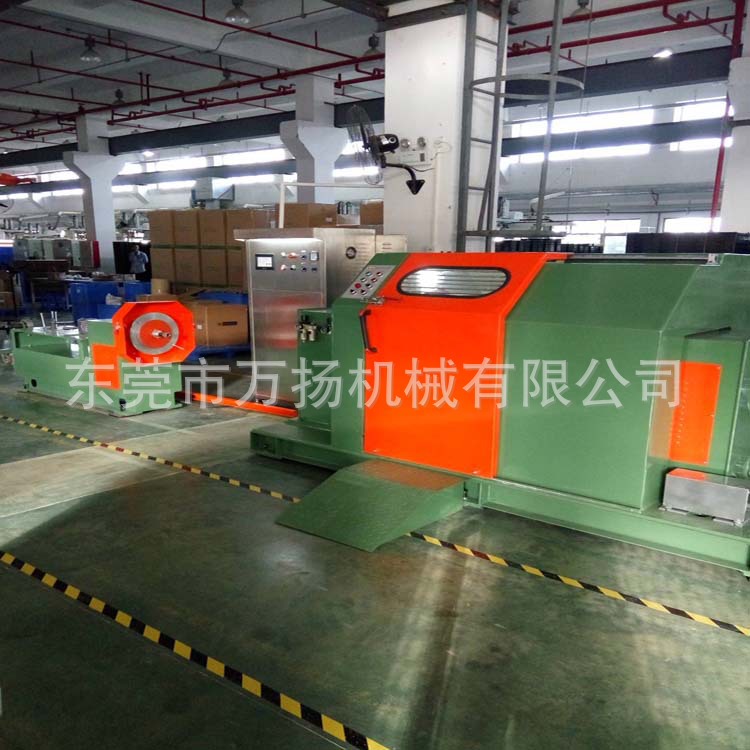

630-1250mm成纜機懸臂高速單絞總絞線纜生產設備
- 東莞市萬揚機械有限公司，占地2000M2，建筑面積1900M2，工程師數名，是線纜押出機、單絞機、高絞機、裁線機、電線放線架等產品專業生產加工的公司，擁有完整、科學的質量管理體系。 公司擁有一批經驗豐富的設計團隊和技術精良的售后服務團隊，一直處于國內外電線電纜設備行業領先者。
產品詳情
常見問題
客戶留言
用 途：適用于2股或2股以上被覆芯線之絞合及中心包紙（帶）或側放包紙（帶）。
一、放線架：
1、型 式：臥式放線架；（另計價）
2、適用線軸：φ400～500mm鐵軸或機用膠軸；
3、張力控制：偏心輪自動調節張力；
4、剎車系統：機械接觸式檢出，皮帶環抱式剎車，斷線自動剎車。

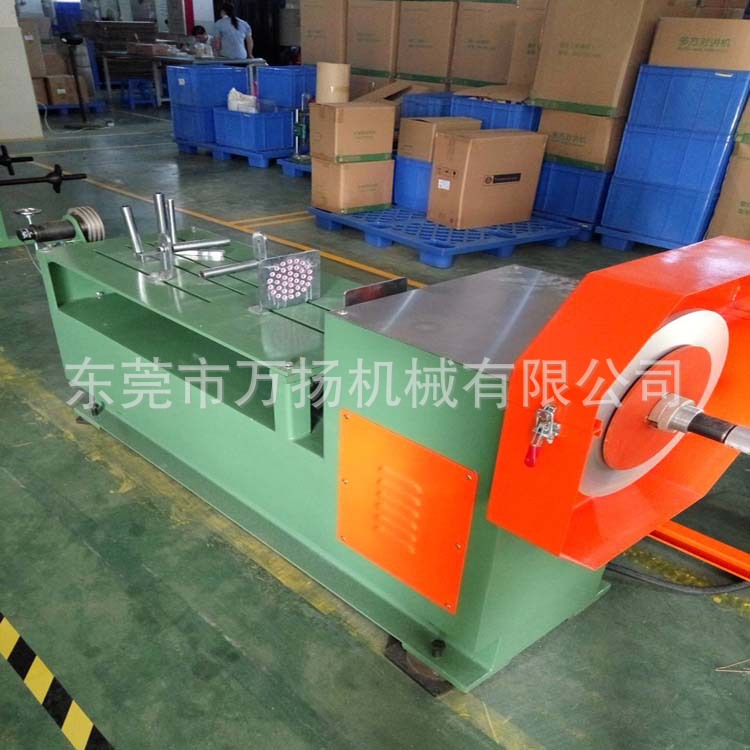

二、中心包紙機：
1、動 力：二級2HP剎車馬達；
2、控 制：1.5HP SINEE變頻器控制；
3、傳 動：同步皮帶+同步輪傳動；
4、適用紙盤：φ300×φ50×(12～40)的紙箔、鋁箔、麥拉帶等；
5、制 動：包紙速度、剎車均與主機聯動同步；
6、電 器：所有電器、軸承均采用優質名牌產品歐母龍。

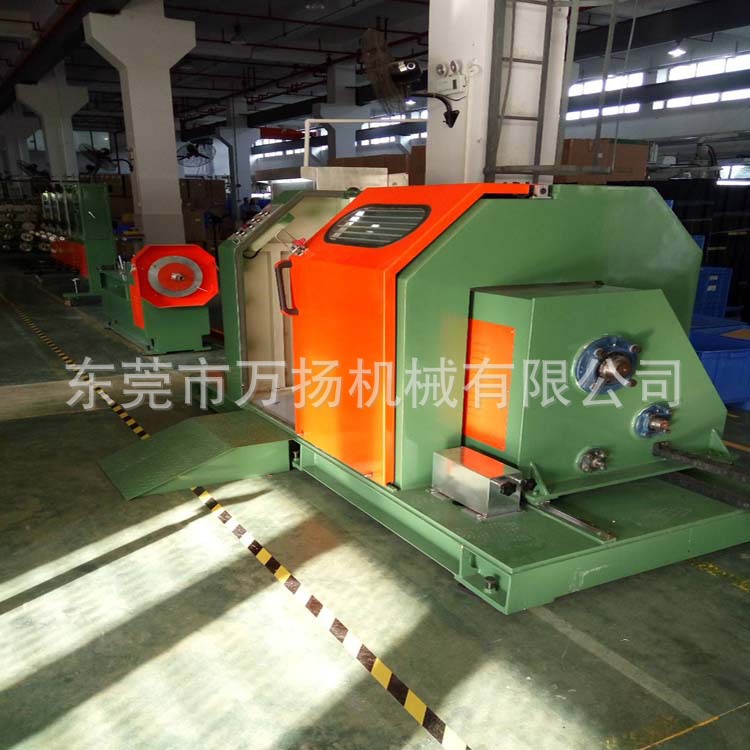

三、主 機：
1、動 力：7.5HP東莞電機；
2、控 制：7.5HP SINEE變頻器控制調速；
3、最大轉速：主體最大轉速1200RPM；
4、絞線速度：絞線最大速度600M/MIN（依外徑和絞距而定）；
5、主體結構：組合式轉體，全部采用同步皮帶和進口軸承傳動，所有軸類配合部位全部
經過研磨和表面硬化處理，齒輪經硬化研磨，運行時噪音低，且穩定耐磨，延長使用壽命。
6、主軸材質：選用45#煅打件，經一系列熱處理和多次加工成形，所有配合部位和鍵槽
均進行硬化處理，拆裝時不受損，經久耐用。
7、軸 瓦：所有軸承座全部嚴格按照允許公差加工，提高設備性能，保證運行正常穩定。
9、 收線張力：線盤剎車和收線張力均由5KG磁粉離合器實現；
10、升 降：油壓升降，手動高壓油泵+分流閥+油壓缸；
11、絞 向：“S” 向和“Z” 向任選；
12、給 線：2股或2股以上φ0.75mm～φ3.5 mm的被覆線；
13、節 距：20mm ～160mm，PLC電腦調整；
14、排 線：往復絲桿排線；
15、收 線 盤：φ630×φ80×375(或用戶指定)；
16、外 觀：長2200mm×寬1450mm×高1390mm。
17、涂 裝：亮光藍/環保蘋果綠（或依客戶指定顏色）；
18、制 動：以下任一情況將自動剎車停機（電源正常）：
A、米數到達；
B、開啟機門；
C、升降臺上升；
D、內部或外部斷線；
E、按下緊急停機按鈕。
19、啟 動：以下情況不能啟動（電源正常）：
A、升降臺未降到位；
B、機門未關好；
C、繞線松馳；
D、急停按鈕未復位。
8、主體剎車：采用10KG氣動碟式帶增壓油壓剎車
